Вот ещё один плакатик 30-х гг.

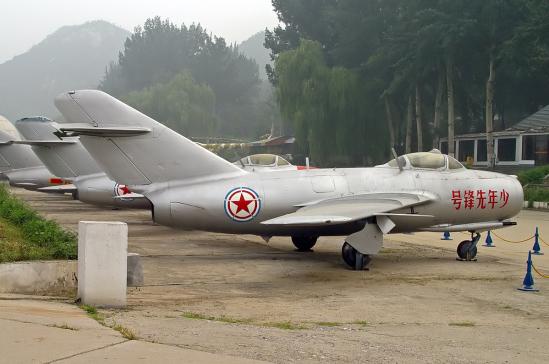

Фото Миг-15-х в "приличном" состоянии

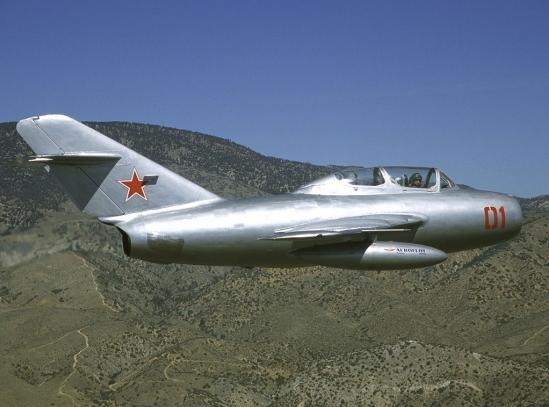

Наш Миг-15УТИ в небе США

Олег,спасибо,ты как всегда выдаешь редкий по детализации и информативности материал.
МиГ-15 это эпоха в нашем самолетостроении.Спору нет.Только вот рассказ о нем будет неполным без рассмотрения его прямого предка.И корни у этого предка совершенно не советские.

Ta.183 Huckebein

Разработчик: Focke-Wulf
Страна: Германия
Первый полет: неизвестно
Тип: Экспериментальный истербитель
Так получилось, что об истребителе "Фокке-Вульф" Та.183, который по замыслам германского командования, должен был стать основным одномоторным истребителем "Люфтваффе" в нашей стране почти ничего не известно даже искушенному исследователю авиации.По непроверенным данным этот самолет никогда не поднимался в воздух. Тем не менее, его вклад в развитие авиации огромен. Решения, которые были заложены в него, тиражировались затем в тысячах самолетах других стран в течение многих лет. Его внешние формы, крылья, оперение, воздухозаборник, фюзеляж многократно повторялись затем в других конструкциях. Почти неразличимые между собой для непрофессионального взгляда "братья-близнецы", реактивные истребители конца 1940-х - начала 50-х, среди которых МиГ-15 и 17. F-84 и F-86 "Sabre", Dasault "Ouraqan",Dasault "Mister" - все они "птенцы" его гнезда. Он и сейчас смотрелся бы вполне современно. Его имя - "Фокке Вупьф". Он начал проектироваться в Германии задолго до окончания Второй мировой войны, и до полного завершения проекта не хватило всего месяца. Однако история самолета на этом не закончилась, а по сути только тогда и началась.

В конце 1942-го на фирме "Фокке-Вульф" началась разработка легкого маневренного и скоростного реактивного истребителя. Проект вел инженер Ханс Мультхопп под руководством профессора Курта Танка. Целью проекта было достижение высоких скоростей полета, поэтому впервые в истории авиации планировалось оснастить самолет стреловидным крылом. По этой же причине самолет, известный на фирме как "Проект V" (в некоторых источниках V1), в дальнейшем предполагалось снабдить стреловидным оперением. Стреловидные крылья уже не были новинкой для немецких аэродинамиков, ведь еще осенью 1935-го немецкий ученый А.Буземан в Риме на международной конференции по большим скоростям в авиации опубликовал доклад "Аэродинамические исследования стреловидных крыльев". Интересно, что для расчетов параметров стреловидных крыльев применялся первый немецкий лампово-релейный компьютер Z-1. На самолете предполагалась установка одного, но самого мощного ТРД - HeS 011 с тягой 1300 кгс с очень редким диагональным компрессором. Трудоемкость работ по этому двигателю была такой, что только на изготовление деталей к компрессору требовалось 3000 часов фрезерных работ. Предугадывая возможные затруднения со столь радикальной конструкцией, самолетостроители, как альтернативу, предусмотрели установку менее мощного, но уже отлаженного Jumo 004, которых за годы войны выпустили около 5000 - это рекорд тех лет.

Первоначально планировалась установка вспомогательного ракетного двигателя, тягой в одну тонну, но оставили только ТРД. Согласно проекту, Та.183 (с Hes 011) имел крыло размахом 10 м и площадью 22,5 м2, длину 9,2 м, высоту 3,86 м. При взлетном весе 4300 кг мог развивать скорость до 955 км/ч на 7000 м, потолок до 14400 м и дальность - 1740 км. До получения официального названия строящийся истребитель получил кличку "Huckebein" по имени мультипликационной вороны, традиционно доставляющей своим оппонентам большие неприятности. Конструкция самолета, несмотря на революционность концепции, была проста. Пилот истребителя находился в герметичной кабине над длинным каналом от лобового воздухозаборника. Двухлонжеронное крыло - среднерасположенное с углом стреловидности 40╟. Лонжероны - сборные с дюралевыми стенками и стальными полками. Нервюры были деревянными, а обшивка фанерной - Германия уже испытывала недостаток дюраля.

В консолях крыла имелось по шесть топливных баков емкостью 1565 л. Предусматривалось два оперения, в том числе и V-образное. Управление в каналах высоты и крена осуществлялось крыльевыми элевонами. Закрылки и трехстоечное шасси имели гидравлические приводы. Помимо четырех 30-мм пушек Mk108 в передней части фюзеляжа, на "Huckebein", планировалось подвешивать первые в мире управляемые ракеты "воздух-воздух" "Ruhrstal-Kramer" Х-4 с дальностью пуска до 3-5 км. Наведение ракет осуществлялось пилотом по проводам - такая схема была не только проста, но и не зависела от активных радиопомех, которые союзнические бомбардировщики использовали во время своих рейдов. Ракеты, предназначенные для борьбы с бомбардировщиками, идущими в плотных боевых порядках, уже были испытаны и готовы к применению. Предусматривалась и бомбовая нагрузка в 500 кг во внутреннем люке внизу фюзеляжа.

Судьба нового "Фокке-Вульфа" была решена в феврале 1945-го на истребительном конкурсе, проводимом верховным командованием "Люфтваффе". Самолет Курта Танка победил своих конкурентов, включая небезызвестный "Мессершмитт" Р.1101 с крылом переменной стреловидности, и получил официальное имя Та.183. Было заказано к строительству 16 опытных самолетов. Ta.183V1-V3 должны были оснащаться двигателями Jumo 004В. Та.183V4-V14 - предсерийные машины, с номерами V15 и V16 - для статических испытаний. Первый полет истребителя планировался в мае-июне 1945-го, причем с обеими конфигурациями хвостового оперения, а начало серийного производства - на октябрь этого же года. Однако эти планы так и не сбылись. Немецкая страница истории Ta.183 закончилась 8 апреля 1945-го, когда британская пехота захватила заводы "Фокке-Вульф". Достоверно известно, что комплект крыльев для этого самолета обнаружили советские войска в Берлине в здании имперского министерства авиации. В то время во всех союзнических странах уже работали специальные, конкурирующие между собой комиссии по захвату трофейных образцов авиационной техники и научной документации.

Первостепенное внимание обращалось на уже запущенные в серию, достаточно консервативные по конструкции, проверенные в боях реактивные самолеты Me-262, Ar-234, Не-162. На осмысление более сложных и перспективных немецких авиационных разработок, таких как крылья прямой и обратной стреловидности, дельта-крылья, требовалось определенное время, так как собственных знаний в этой области у победителей не было. Поэтому Ta.183 поначалу разделил судьбу своего конкурента "Мессершмитта" Р.1101, встретившего конец войны почти в полной готовности к совершению полета. Как писал Вильям Грин, известный английский историк авиации, "аэродинамики США были и так завалены немецкими разработками по стреловидным крыльям, а на Р.1101 просто не хватало времени. Самолет простоял на Райт-Филд до 1947 года, затем работы были продолжены". Однако вскоре бывшие союзники, а затем противники, США и СССР, упорядочив с помощью самих немцев добытые материалы, выделив самые перспективные направления, приобретя необходимые знания, приступили к созданию на основе немецких оригиналов своих новых истребителей.

Про Ta.183 вспомнили снова. В результате удивительно точно по срокам, в странах, имевших минимальный собственный опыт в создании реактивной техники, появились два конструкторских решения самолета МиГ-15 и F-86 "Сейбр". Во время войны в Корее американцы с их менталитетом всемирного превосходства, столкнувшись с неожиданно равным по силе противником, в пропагандистских целях списали успех "МиГов" на использование русскими немецких оригиналов. Неудивительно, что сейчас в зарубежной литературе МиГ-15 называют русской модернизацией Ta.183. Однако, помимо "незаконно рожденных", у Ta.183 существует и прямой наследник. В 1947-м Курт Танк по приглашению президента Хуана Перона переехал в Аргентину, где создал истребитель на основе своего предыдущего проекта с минимальными изменениями, касающимися двигателя и расположения крыла. Первый полет на самолете, названном I.A.33 Puiqui II, совершил в июне 1950-го сам Танк. Интересно, что его летные данные оказались ниже, чем у советского МиГ-15 или американского F-86.

Можно сказать, что самолету Та.183 повезло - он, хотя и в измененном виде, поднялся в воздух сравнительно быстро после окончания войны.

Такие дела.позднее выложу родословную знаменитого ВК-1

Продолжение.
Родной движёк,так же как и оригинальное хвостовое оперение прищлось заменить.Хвост взяли с другого фокке-вульфа,а вот движёк подогнали...англичане:

ВК-1 (РД-45) - первый советский реактивный двигатель, производившийся серийно. Разработан под руководством Владимира Климова, производился на заводе ГАЗ-116. Основан на британском двигателе Rolls-Royce Nene, чертежи которого были проданы СССР в качестве жеста доброй воли. Этот шаг получил очень негативную оценку в западных военных кругах.

После окончания Второй мировой войны в Советский союз попали немецкие двигатели, которые были использованы для первых советских реактивных самолетов, таких как МиГ-9. Конструкция этих двигателей стремительно устаревала, а качество как немецких оригиналов Jumo 004 и BMW 003, так и их советских клонов - РД-10 и РД-20 было невысоким. Однако перед началом холодной войны в 1946 году британское лейбористское правительство во главе с Клементом Этли (Clement Attlee) в стремлении поддержать дипломатические отношения с Советским союзом дало компании Роллс-Ройс (Rolls-Royce) разрешение на вывоз 40 турбореактивных двигателей Rolls-Royce Nene центробежного типа. В 1958 году во время визита в Пекин Уитни Стрейт (Whitney Straight), позже председатель совета директоров Роллс-Ройс, обнаружил, что этот двигатель был скопирован, сначала под обозначением РД-45, а затем, после некоторой доработки, выпускался под обозначением ВК-1. Двигатель устанавливался на самолеты МиГ-15. Поскольку двигатель был скопирован без лицензии, позже компания Роллс-Ройс попыталась взыскать 207 миллионов фунтов стерлингов лицензионных сборов, однако без успеха.

Изначально РД-45 вызвал много проблем, связанных с конструкцией и материалами, однако затем его конструкция была улучшена. Двигатель получил обозначение ВК-1, от Rolls-Royce Nene он отличался большей камерой сгорания и большей турбиной, также было изменено прохождение воздуха через двигатель. На версии ВК-1Ф появился форсаж.

ВК-1 использовался на истребителях МиГ-15 и МиГ-17, бомбардировщике Ил-28.

В этом двигателе использовался центробежный компрессор, а не более прогрессивный осевой. Это требовало больший диаметр фюзеляжа, чем для двигателей с осевым компрессором.

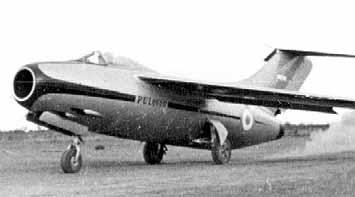

Вот,кстати аргентинский родственник нашего МиГ-15- I.A.33 Puiqui II,
