КРЕПОСТЬ. ТОГДА И СЕЙЧАС

Я сравниваю-"не бьет"Покажи мне на приведенном рисунке ХОТЬ ОДИН куртин-люнет???Или шпицель бастиона???,Поищем так же полукапониры и горжи стен-увы на этом рисунки их нет.А на нашем плане ПРИСУТСТВУЮТ.Причем вышеприведенные мной термины имеют ТО ЖЕ значение что и элементы фортификационных сооружений на твоем рисунке,а называются СОВЕРШЕННО по другому!

Полукапониров и капониров на схеме нет. Остальные термины позже.
Шпиц (шпицель) бастиона— исходящий угол бастиона, есть у каждого бастиона.

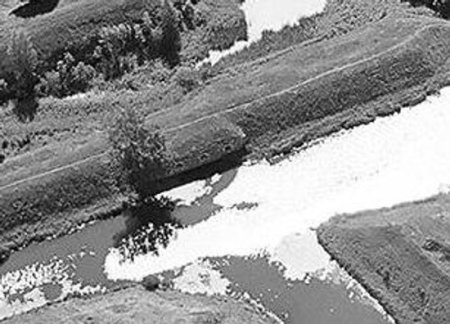

Вот полукапонир (фланкирующее сводчатое сооружение в сухом рву крепости для ведения флангового огня) с панорамного фото крепости.

БИТВА ТИТАНОВ ИСТОРИЧЕСКОЙ ПРАВДЫ!!! УДАЧИ! НАБЛЮДАЕМ С ПРИДЫХАНИЕМ!!!

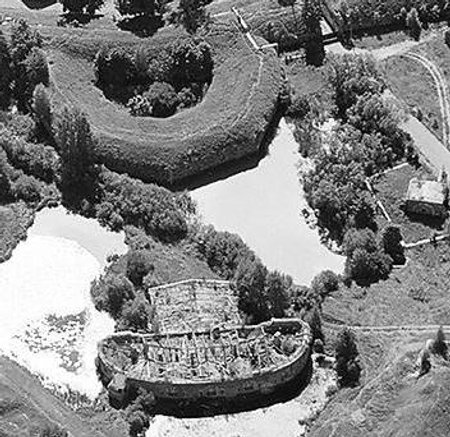

Куртин-люнет № 2 около Константиновских ворот (Западное КПП училища - тоже видны на снимке ) и редюит, в котором ещё в 1977 г. при моём поступлении в училище размещался штаб войскового приёмника для абитуриентов. С панорамного фото крепости.

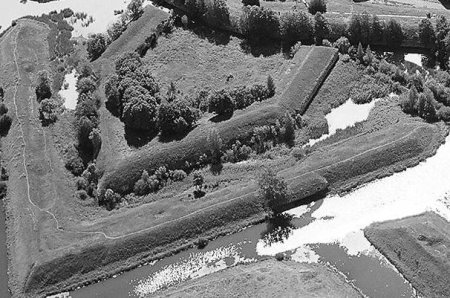

Бастион № 3 и контр-гард № 3 (угловое укрепление перед бастионом). С панорамного фото крепости.

Паша, указанный тобой план крепости не 1867 г., а от 18 июня 1816 г. внимательно посмотри надпись в верхнем правом углу. Продолжу по названиям фортификационных элементов нашей крепости.

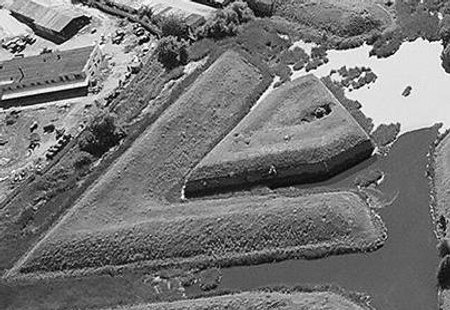

Редут № 3 (сомкнутое пятиугольное укрепление с внутренним и наружным рвом ) и равелин № 3 (вспомогательное треугольное сооружение, в виде исходящего угла, расположенное впереди крепостного рва, служащее для поддержки огнем атакованных бастионов ). С панорамного фото крепости.
